Predstavljanje proizvoda

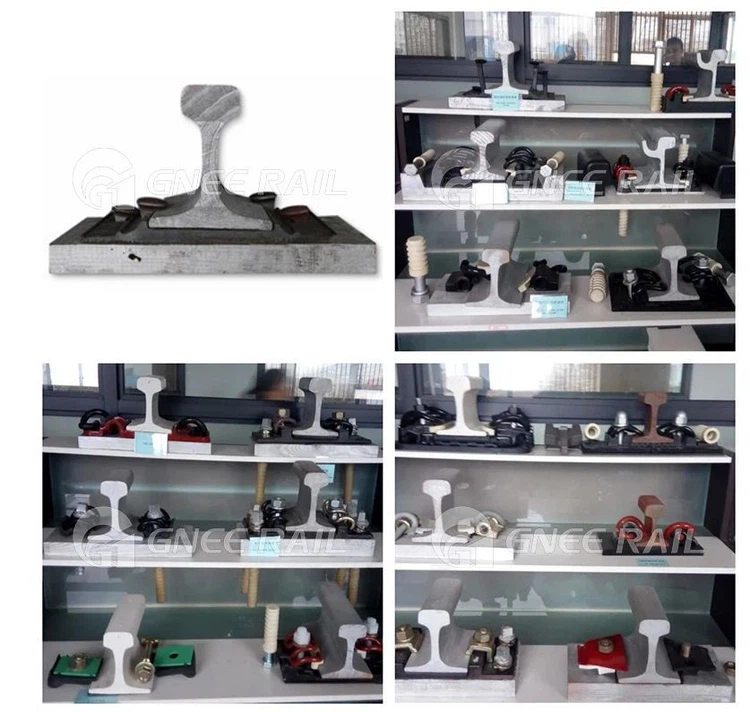

Kao ključna tehnička oprema za postizanje pouzdane veze između tračnica i pragova, sustav željezničkih spojnica sastoji se od niza komponenti s različitim funkcijama i igra vitalnu ulogu u željezničkim tračnicama. Postoje mnoge kategorije, uključujući-poznate SKL, KPO, Nabla, WJ-8 i druge vrste.
Uglavci KPO sustava uglavnih spojnica izrađeni su od-ugljičnog čelika visoke čvrstoće, a nakon obrade površinskog otvrdnjavanja otpornost na habanje i deformaciju je poboljšana. Pričvršćeni su na pragove pomoću odgovarajućih vijaka i matica, koji su prikladni za svakodnevni rad običnih željeznica. Montaža i održavanje su relativno jednostavni.
Sustav pričvršćivača WJ-8 koristi se za-brze željeznice. Opružna poluga izrađena je od naprednog-opružnog čelika visoke čvrstoće i podvrgnuta je posebnom postupku toplinske obrade kako bi se poboljšao njezin vijek trajanja i stabilnost pritiska kopče; izolacijski kolosijek koristi izolacijske materijale visokih performansi kako bi se osigurala učinkovita izolacija struje u elektrificiranom željezničkom okruženju i osigurao siguran rad kolosiječnog sustava.
WJ-8 željeznički sustav spojnica važan je član sustava spojnica za brze željeznice, uglavnom prikladan za konstrukciju kolosijeka bez balasta s štitnikom za ramena. Njegove komponente su bogate i raznolike, a svaka komponenta obavlja svoju funkciju kako bi zajednički osigurala stabilan rad staze.
Spiralni šiljak prolazi kroz opružnu šipku, željeznu podlogu i druge komponente odozgo prema dolje i uvrće se u ugrađeni rukavac kako bi se primijenio stabilan pritisak izvijanja na opružnu šipku; opružna šipka daje silu za zatezanje tračnice, a podloška tračnice nalazi se ispod tračnice kako bi se osigurala glavna elastičnost i prenio pritisak vlaka na podlogu od lijevanog čelika. Željezni podložak podnosi okomite, bočne i uzdužne sile koje se prenose s opružne šipke i podmetača tračnice, i prenosi okomitu silu na tračnicu bez balasta kroz gumeni podložak ispod ili podlogu za podešavanje visine, a bočna sila se prenosi na štitnik ramena kroz blok mjerača.
Specifikacije proizvoda
Tehnički zahtjevi za sustav pričvršćivanja tračnica WJ-8
| Kategorija | Tehnički zahtjev |
|---|---|
| Vrsta sustava | WJ-8 elastični sustav pričvršćivanja tračnica za betonske pragove, kolosijek s balastom |
| Primjenjivi željeznički dijelovi | 50KG, 60KG, UIC50, UIC54, UIC60 (60E1) |
| Projektirano osovinsko opterećenje | Manje ili jednako 25 t |
| Sastav jedinice za pričvršćivanje | 2 × elastične kopče tipa W{1}}, 2 × izolacijske ploče za vođenje, 1 × podloga za tračnice, 2 × ugrađena ramena |
| Materijal kopče | Opružni čelik 60Si2Mn / 55CrSi ili ekvivalent |
| Toplinska obrada kopče | Ugašeno i temperirano |
| Zatezna čvrstoća spojnice | Veći ili jednak 1500 MPa |
| Clip Strength Strength | Veći ili jednak 1300 MPa |
| Clip Elastic Deflection | 9–12 mm bez trajne deformacije |
| Statičko opterećenje prstiju (po stezaljci) | 9–12 kN |
| Ukupna sila stezanja (po sjedištu tračnice) | 18–24 kN |
| Vertikalna krutost (sustav) | 30–50 kN/mm (s podlogom za tračnicu) |
| Bočni otpor (po sjedištu tračnice) | Veća ili jednaka 9 kN |
| Uzdužni otpor (po sjedištu tračnice) | Veća ili jednaka 11 kN |
| Otpor na podizanje tračnice | Veća ili jednaka 8 kN |
| Život umora (isječak) | Veći ili jednak 5 milijuna ciklusa opterećenja |
| Trajnost od zamora (montaža) | Više ili jednako 3 milijuna ciklusa opterećenja bez funkcionalne degradacije |
| Materijal podloge za tračnice | Visoko{0}}elastična guma ili EVA kompozit |
| Debljina tračnice | 8–10 mm |
| Statička krutost tračnice | 60–100 kN/mm |
| Izolacijske komponente | Najlon PA6 / PA66 ili ojačani kompozit, UV- i otporan-na starenje |
| Otpor električne izolacije | Veći ili jednak 5 kΩ (suhi), Veći ili jednak 3 kΩ (mokri) |
| Tolerancija dimenzija | U skladu sa zahtjevima sučelja za pričvršćivanje GB / EN |
| Zaštita od korozije (kopče) | Crni oksid, HDG ili Dacromet, ovisno o okruženju |
| Prilagodljivost okolišu | Nema pucanja, gubitka opterećenja prstiju ili kvara izolacije nakon ciklusa od −40 stupnjeva do +70 stupnjeva |
| Zahtjevi za instalaciju | Kompatibilan s ručnim i mehaniziranim alatima za postavljanje kopči |
| Zahtjevi za održavanje | Pojedinačna zamjena komponenti bez uklanjanja tračnice |
| Kontrola kvalitete | Potrebni su certifikati materijala, izvješća o mehaničkim ispitivanjima i verifikacija ispitivanja zamora |
