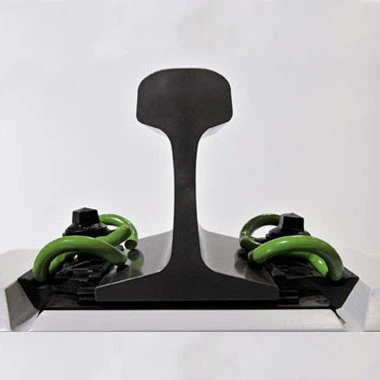

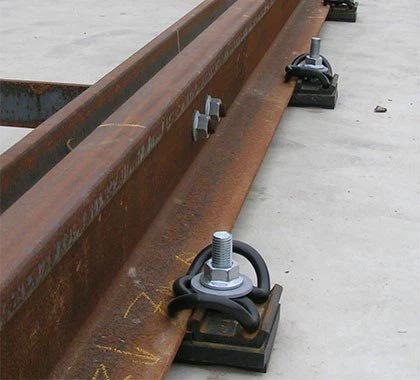

SKL3/SKL12/SKL14 sustav pričvršćivanja spojnih tračnica često se koristi u betonskim pragovima. To je zato što betonski pragovi imaju značajke velike težine, velikog nagiba i velike krutosti, što ima veće zahtjeve za performanse pričvrsnih elemenata, kao što su tlak izvijanja, elastičnost i prilagodljivost.
SKL sustav za pričvršćivanje spojnica
|
Naziv dijela |
Količina |
Tip |
Materijal |
Završi |
Napomena |
|
SKL14 zatezna kopča |
2 |
Dia 13 mm |
60Si2CrA, 38Si7 |
Obične uljene, farbane u boji ili ostale potrebne. |
Tvrdoća: 42-47HRC |
|
Ispitivanje zamora: kada otklon opruge stezaljke dosegne 9,1 mm, a otklon zakretanja 1,42 mm, vijek trajanja od zamora bit će 5 milijuna ciklusa bez loma. |
|||||
|
Standard: DIN17221, GB/T1222 |
|||||
|
Ss35 vijčani šiljak |
2 |
M24×150 mm |
Ocjena 4.6: Q235 |
Obično nauljeno, crni oksid, pocinčano, vruće pocinčano, Dacromet i šerardizirano |
Standard: ISO898-1, UIC864-1 i NF F500-50 |
|
M24 ×160 mm |
Ocjena 5.6: 35# |
||||
|
M24×180 mm |
Ocjena 8.8: 45# |
||||
|
Obična perilica |
2 |
Uls7 |
Q235 |
Norma: EN10025, EN10139 |
|
|
Plastični tipl |
2 |
Za različite veličine vijka |
HDPE, ojačani najlon 66 (PA66) |
Crna, plava, žuta, zelena ili druge boje |
Za umetanje u betonski prag |
|
Vodeća ploča |
2 |
UIC54, UIC60, tračnica od 50 kg, tračnica od 60 kg i druge veličine po narudžbi |
Ojačani najlon 66 (PA66) |
Dostupni su različiti dizajni. Dostupni su različiti dizajni. |
|
|
Podloga za tračnicu |
1 |
UIC54,UIC60 i veličina prema narudžbi |
EVA ili guma |
Komponente sustava za spajanje tračnica SKL12
|
Artikal |
Količina |
Materijal |
|
|
SKL zatezna kopča |
2 |
60Si2CrA, 60Si2CrA, 38Si7 |
|
|
Ss35 vijčani šiljak |
2 |
Ocjena 4.6: Q235 |
|
|
Ocjena 8.8: 45# |
|
||
|
Ocjena 5.6: 35# |
|
||
|
Ravna podloška |
2 |
Q235 |
|
|
Plastični tipl |
2 |
HDPE, ojačani najlon 66 (PA66) |
|
|
Vodeća ploča |
2 |
Ojačani najlon 66 (PA66) |
|
|
Podloga za tračnicu |
1 |
EVA ili guma |
|
Druge vrste tipova za pričvršćivanje tračnica
|
Ista serija |
SKL1 |
|
SKL2 |
|
|
SKL3 |
|
|
SKL12 |
|
|
SKL14 |
|
|
Opća serija |
E vrsta |
|
Tip Nabla |
|
|
Tip KP / KPO |
|
|
Specijalne serije |
PR vrsta |
|
Tip Deenik |
|
|
ruski tip |
|
|
Spojnica za masti |
|
|
Kvačica za zaključavanje mjerača |
Dimenzije i materijal SKL12 sustava za pričvršćivanje tračnica
|
Predmet broj. |
Opis |
Specifikacija |
Materijal |
|
1 |
Riblji vijak |
22×135, 24×135, 24×145 |
Q235 |
|
2 |
Riblji vijak visoke čvrstoće |
22×135, 24×135, 24×145 |
C45 |
|
3 |
Izolirani vijak |
22×160, 24×160, 24×170 |
C45 |
|
4 |
T tip vijka |
M24x110 |
Q235 |
|
5 |
Ravna podloška |
6×25×50 |
Q235 |
|
6 |
Opružna podloška |
20×8, 24×8, 26×8 |
? |
|
7 |
Dvostruka opružna podloška |
26×8 |
? |
|
8 |
Vijčani šiljak |
M22x185, M24x195 |
Q235 |
|
9 |
Vijak s kvadratnom glavom |
22x145, 22x155, 22x165 |
Q235A |
|
10 |
Šiljak sa šesterokutnim vijkom |
22x145, 22x155, 22x165, 22x185, 22x195 |
Q235A |
|
11 |
Pas Spike |
16×165 |
? |
|
12 |
Mjerna pregača |
10#, 13#, 14#, 20# |
Q235 |
|
13 |
Antiseptička mjerna pregača |
10# |
Q235 |
|
14 |
Čelična spona/bazna ploča |
|
QT450-10 |
|
15 |
Tračničko sidro |
? |
QT450-10, Q235A, QT400-15 |
|
16 |
Gumena vezna ploča |
P43, P50, P60 |
Guma |
|
17 |
Elastična kopča za šinu |
A,B tip |
60Si2Mn |
|
18 |
SKL ozbiljan tip |
60Si2Cr, 38Si7 |
|
|
19 |
G vrsta |
60Si2MnA |
|
|
20 |
W vrsta |
||
|
21 |
Antiseptička elastična kopča za tračnice |
B Vrsta |
60Si2MnA |
|
22 |
Blok najlonske pregače? |
V tip, 0-4#, 2-6# |
poliamid 66 |
|
23 |
Izolirana kolosiječna šipka |
￠32, ￠36 |
? |
|
24 |
Šipka za kolosijek |
￠32, ￠36 |
? |
|
25 |
Riblji tanjur |
43 kg, 50 kg, 60 kg, 75 kg |
B7. 45# |
|
BS60, BS75R, BS80A, BS90A |
B6, B7 |
||
|
Izolirana riblja ploča (43, 50, 60, 75).. |
B6, B7 |
||
|
UIC60, UIC54 |
50#, 45# |
Specifikacija sustava za pričvršćivanje SKL spojnica
Vossloh SKL sustav pričvršćivanja tračnica s klipsom neovisni je sustav pričvršćivanja za željezničke pruge bez balasta i pragove bez betonskih bankina. Ima sljedeće glavne strukturne karakteristike:
Rebrasta osnovna ploča: Postoje odvojene rupe za vijke na oba kraja rebraste osnovne ploče pričvršćivača. Ove rupe za vijke mogu se spojiti na pragove ili ploče za gusjenice kako bi se osigurala čvrsta fiksacija.
Utičnice T-vijka i ramena tračnica: Na rebrastoj osnovnoj ploči nalaze se utičnice T-vijka i ramena tračnice. Zatezanjem matice T-vijka može se zategnuti elastična traka pričvršćivača kako bi se osigurala stabilnost rada željeznice.
Horizontalna bočna prilagodba: Ovaj zatvarač omogućuje horizontalnu bočnu prilagodbu korištenjem različitih veličina ekscentričnih konusa kako bi se osiguralo ispravno pozicioniranje tračnice.
Podešavanje visine: Visina tračnica može se jednostavno podesiti umetanjem podmetača za podizanje tračnica, čime se osiguravaju točne postavke visine za liniju tračnica.
Ukratko, Vossloh SKL-12 pričvršćivač je željeznički sustav pričvršćivanja posebno dizajniran za željeznice bez balasta i kolosiječne ploče bez betonskih bankina. Ima više funkcija i koristi se za osiguranje stabilnosti i prilagodljivosti željezničkih pruga.
