WJ-7 sustav za pričvršćivanje željeznicaPre - Koraci instalacije:
(1) Postavite ploču za izolaciju jastuka: Ugradite 6 mm - debelu izolacijsku ploču za izolaciju, osiguravajući da se njegove rupe usklade s onima ugrađenih rukava.
(2) Postavite osnovnu ploču: Postavite osnovnu ploču s nagibom šine orijentirane na unutarnju stranu staze. Sredina rupe vijaka na osnovnoj ploči mora se uskladiti sa sredinom ugrađenih rukava.
(3) Postavljanje ravnog razmaka:Postavite ravni razmaknik na osnovnu ploču s dužom stranom razmaka okrenutim prema unutra u odnosu na sredinu kružne rupe.
(4) Postavljanje teške - proljeće za proljeće i sidreni vijak:Pričvrstite vijak sidra s opružnom podloškom, iz prve ruke - zategnite ih u ugrađeni rukav. Prije nego što potpuno zategnete vijak sidra, podesite položaj osnovne ploče kako biste poravnali liniju vanjske oznake na osnovnoj ploči s linijom oznake na ravnom razmaku. Zatim preliminarno pričvrstite vijak sidra pomoću okretnog momenta - kontroliranog ključa ili alata s okretnim momentom od 100–150 n ・ m.
Umjerite oprugu i privedite je u ugrađeni rukavac, a zatim zategnite okretnim momentom od 100-150 n · m.
Na - Koraci konačnih instalacijskih koraka:
(1) Položanje željezničke jastučiće:Nakon uklanjanja otpadaka sa sjedala na osnovnoj ploči, ispravno postavite željezničku jastučiću na sjedalo na osnovnoj ploči, osiguravajući da se usklađuje s navedenom orijentacijom.
Čiste krhotine sa željezničkog sjedala na osnovnoj ploči

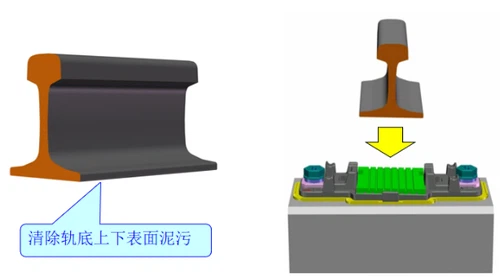

(2) Postavljanje šine:Očistite gornju i donju površinu baze šinu, a zatim lagano i sigurno stavite šinu u sredinu željezničke jastučiće.
Izvadite blato i ostaci s gornje i donje površine baze šine.
(3) Instaliranje izolacijskog bloka:Pažljivo stavite ne . 9 izolacijski blok između šine i ramena na osnovnoj ploči. Izbjegavajte nasilni utjecaj tijekom ugradnje i osigurajte potpuni kontakt između izolacijskog bloka i željezničke površine. Ako jaz između izolacijskog bloka i ramena osnovne ploče prelazi 1 mm, odmah ga zamijenite ne . 10 izolacijskim blokom.
(4) Instaliranje t - Bolt:Nakon podmazivanja navojnog dijela vijka t -, umetnite njegovu glavu u utor osnovne ploče i zakrenite ga za 90 stupnjeva u smjeru kazaljke na satu.
(5) Instaliranje isječka:Stavite dvije potporne točke na stražnji kraj kopče u utore na dvije potporne platforme osnovne ploče, osiguravajući da prednji kraj čvrsto pritisne na izolacijski blok.
(6) Ugradite ravnu perilicu i maticu i pričvrstite isječak:Stavite ravnu perilicu i maticu u slijedu. Podignite vijak T - prema gore, rukom - zategnite maticu, osigurajte da je vijak vertikalno poravnan, a zatim upotrijebite zakretni moment - kontrolirani ključ ili alat za stezanje matice dok se isječak ne sjedi pravilno.
Čiste krhotine sa željezničkog sjedala na osnovnoj ploči
(7) zatezanje vijka sidre:Nakon što su potvrdili mjerenje i poravnanje staze, upotrijebite zakretni moment - kontrolirani ključ ili alat za zatezanje vijaka sidra na okretni moment od 300–350 n ・ m. Ovo dovršava cijeli postupak instalacije.
Moment za ugradnju vijaka sidra: 300-350 n · m.
Kritični post - Podešavanje instalacije
Završetak instalacije učvršćivača ne znači kraj postupka. Naknadni koraci zahtijevaju niz pažljivih i znanstvenih operacija, uključujući prilagodbe mjerača i poravnanja, inspekcije i prilagodbe stanja pričvršćivanja i modifikacije nadmorske visine. Ove mjere osiguravaju savršenu integraciju pričvršćivača sa sustavom staza, jamčeći sigurnost i učinkovitost željezničkih operacija.
Kao kritična komponenta visokih - sustava brzine željeznice,WJ-7 sustav pričvršćivanja, sa svojim preciznim sastavom i rigoroznim postupcima ugradnje, služi kao temeljni kamen temeljac za siguran i stabilan rad željeznica s visokim -.
