Sustav za pričvršćivanje željeznica bitan je dio konstrukcije željezničkih staza, sastavljen od različitih učvršćivača željeznica (OTM materijali). Njegova glavna funkcija je čvrsto učvrstiti šinu na ploču za spavanje ili stazu kako bi se osigurala stabilnost staza. Sustavi pričvršćivanja mogu se klasificirati u različite vrste prema dizajnu staza, scenarijama aplikacije i materijala, a opremljeni su različitim komponentama. Najčešći sustavi za pričvršćivanje željeznica uključuju ESustav pričvršćivanja iv za rušenje IV, Elastični isječak v sustav pričvršćivanja,WJ-7 sustav za popravljanje, iWJ-8 sustav pričvršćivanja.
Sastav sustava pričvršćivanja WJ-7
AWJ-7 sustav pričvršćivanjasastoji se od vijaka t -, matice, ravne perilice, šipke, izolacijskog bloka, osnovne ploče, željezničke jastučiće (gumeni jastučić ili kompozitni jastučić), izolacijske ploče jastuka, teške - proljetne perilice, ravni razmač, sidrište i ugrađena rukava. Također može uključivati jastučić za izravnavanje šine (ili punjenje - jastučića tipa) i jastučić za izravnavanje temeljne ploče.
Isječak:Isječci su kategorizirani u tip W1 i tip X2. Tip W1 obično se koristi u standardnim odjeljcima, dok se tip x2 koristi u odjeljcima otpora s niskim -.
Tip W1 za standardne odjeljke Tip x2 za niske - Odjeljke otpora
Željeznički jastučić:Željeznički jastučići kategorizirani su u tipu A i tip B. Svaka je vrsta dalje klasificirana u gumene jastučiće za standardne presjeke i kompozitne jastučiće za niske - Odjeljke otpora. Posebnu pažnju treba posvetiti činjenici da se jastučići tipa A isključivo koriste u svrhu održavanja na postojećim visokim - brzinskim željeznicama gdje su jastučići tipa A već implementirani.
Gumene jastučiće za standardne presjeke kompozitne jastučiće za niske - Odjeljke otpora
Izolacijski blok:Izolacijski blokovi kategorizirani su u tipu 9, a tipa 10. Vrsta 9 koristi se u standardnim uvjetima instalacije. Kad jaz između izolacijskog bloka i ramena osnovne ploče prelazi 1 mm, treba ga zamijeniti tipom 10.
Nema . 9 izolacijski blok Ne . 10 izolacijski blok
Izolacijska ploča za jastuk:Izolacijske jastuke dostupne su u dvije debljine: 2 mm i 6 mm. Ploča debljine 6 mm koristi se za normalnu instalaciju, dok se ploča debljine 2 mm nanosi za negativno podešavanje položaja visine šine.
Izolacijska ploča za jastuk

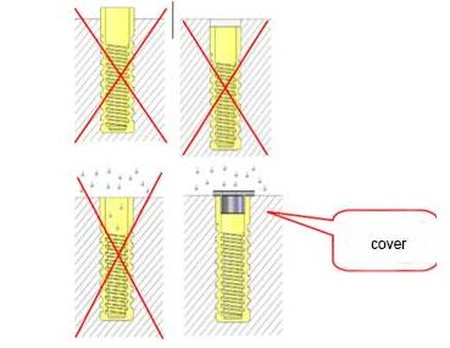

Ugrađeni rukav:Izrađen od najlonskog materijala, on je prije - ugrađen u betonske spavače ili ploče za stazu. Točnost instalacije mora ispunjavati zahtjeve navedene na crtežima, s gornjom površinom ugrađenog rukava smještenim 0–1 mm ispod površine sjedala za sjedenje šine. Ako pričvršćivači nisu unaprijed - sastavljeni u tvornici spavača, treba ugraditi plastični (ili drugi materijal) poklopac kako bi se spriječilo ulazak kišnice i prljavštine.
Jastučići za izravnavanje:Jastučići za izravnavanje podijeljeni su u dvije vrste: jastučići za izravnavanje željeznica i jastučići za izravnavanje temeljnih ploča. Jastučići za izravnavanje šine postavljaju se između željezničke ploče i osnovne ploče, a dostupni su u debljini 0,5 mm, 1 mm, 2 mm, 5 mm i 8 mm. Jastučići za izravnavanje osnovne ploče postavljaju se između osnovne ploče i izolacijske ploče jastuka. Jastučići za izravnavanje ploče dolaze u samo jednoj specifikaciji, debljine 8 mm.
Jastučić za izravnavanje željeznica

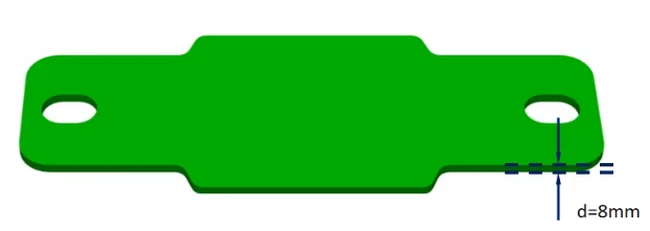

Jastučić za izravnavanje temeljnih ploča
Instalacija sustava za pričvršćivanje WJ-7
Proces instalacije sustava WJ - 7 nalikuje pažljivo orkestriranoj simfoniji, gdje se svaki korak mora izvesti s preciznošću kako bi se osigurala stabilna performansi sustava pričvršćivanja. Cijeli postupak instalacije podijeljen je u pre.a. -, instalacijske pripravke, pre - korake montaže i konačne korake instalacije na licu mjesta.
Pre - instalacijski pripravci: Pažljivo odaberite odgovarajuće klipove, željezničke jastučiće, bez . 9 izolacijski blokovi i 6 mm - debele izolacijske jastuke. Istovremeno, osigurajte temeljito čišćenje površine za sjedenje šine ili ploča za uklanjanje prljavštine i krhotina. Uklonite plastične poklopce iz ugrađenih rukava, očistite bilo koju stranu tvar i akumuliranu vodu iz šupljina rukava i ubrizgajte otprilike 30 g specijalizirane zaštitne masti željezničke željeznice u svaki rukav kako biste stvorili optimalne uvjete za naknadnu instalaciju.
