Koje su komponente sustava brzih tračnica?
Sustav brzih pričvršćivača tračnica uključuje komponente kao što su spojnice tračnica, jastučići i sidra, koji rade zajedno kako bi pričvrstili tračnicu za prag ili ploču kolosijeka. Ostali ključni dijelovi su spojna ploča ili temeljna ploča, koja raspoređuje opterećenja, i razne vrste pričvrsnih elemenata kao što su vijci, vijci i elastični pričvrsni elementi koji drže tračnicu na mjestu. Izolatori i podloške također su ključni za osiguravanje pravilnog razmaka i sprječavanje električnih problema.
Glavne komponente
- Tračnice:Oni vrše pritisak na tračnicu kako bi je sigurno držali na pragu. Primjeri uključuju e-isječke i Pandrol isječke.
| FC 1500 | FC 1600 | |
| Nazivni pritisak kopče | 1000 kgf | 1250 kgf |
| Pritisak kopče | >16 kN | >20 kN |
| Otpor šine na penjanje | >7kN | >9 kN |
| Otpor izolacije | >5 kO | >5 kO |

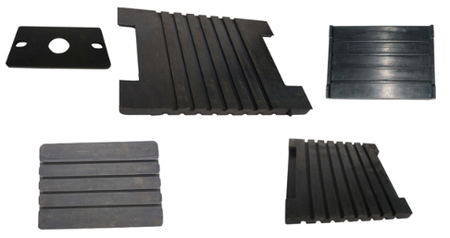

- Jastučići: Između tračnice i praga postavljaju se gumeni ili plastični jastučići koji apsorbiraju vibracije, smanjuju buku i raspoređuju opterećenje.
HDPE
| Ne. | Tehnički parametar | Jedinica | Tehnički zahtjev | Vrijednost |
| 1 | Gustoća | g/cm3 | 0.95-0.98 | 0.95 |
| 2 | Vlačna čvrstoća | Mpa | Veći ili jednak 19 | 19 |
| 3 | Elongacija | % | >80 | 150 |
| 4 | Talište | stupanj | 170-190 | 190 |
| 5 | Otpor izolacije | Ω | Veće ili jednako 1×1010 | 3.5 ×1010 |
| 6 | Tvrdoća | A | Veći ili jednak 98 | 98(A) |
EVA: polietilen 80%, vinil acetat 20%
| Ne. | Tehnički parametar | Jedinica | Tehnički zahtjev | Vrijednost |
| 1 | Gustoća | g/cm3 | 0.95-0.98 | 0.95 |
| 2 | Vlačna čvrstoća | Mpa | Veći ili jednak 15 | 16 |
| 3 | Elongacija | % | >500 | 550 |
| 4 | Talište | stupanj | 170-190 | 170 |
| 5 | Otpor izolacije | Ω | Veće ili jednako 1×1010 | 5.0 ×1010 |
| 6 | Tvrdoća | A | Veći ili jednak 90 | 92(A) |
Guma
| Ne. | Tehnički parametar | Jedinica | Vrijednost |
| 1 | Ukočenost | KN | 90-130 |
| 2 | Tvrdoća Shore A | stupanj | 72-80 stupnjeva |
| 3 | Elektronički otpor | Ω | Veći ili jednak 106 |
| 4 | Vlačna čvrstoća prije starenja | Mpa | Veći ili jednak 12,5 |
| 5 | Elongacija prije starenja | % | Veći ili jednak 250 |
- Vezne ploče/bazne ploče:To su čelične ploče koje se nalaze ispod tračnice i raspoređuju opterećenje na prag.
Pričvršćivači: Oni pričvršćuju tračnicu i veznu ploču za prag.
Oni uključuju:
- Vijčani šiljci:Vrsta šiljka s navojem, koji se koristi za pričvršćivanje vezne ploče na prag.
- Riblji vijci:Koristi se za spajanje dviju tračnica zajedno s ribljom pločom.
- Elastične kopče:Sustavi dizajnirani za pružanje elastičnosti za apsorbiranje udaraca i vibracija.
- Izolatori:Plastični ili gumeni blokovi koji se koriste za održavanje određene udaljenosti između tračnice i ostalih komponenti.
- Podloške:Koristi se s vijcima i vijcima za pomoć pri učvršćivanju komponenti i raspodjeli opterećenja.
- Sidra za tračnice:Naprave koje sprječavaju uzdužno pomicanje tračnice duž praga.
Kako pričvršćivanje tračnica funkcionira zajedno?
Komponente sustava za pričvršćivanje tračnica rade kao integrirani sustav za pričvršćivanje tračnice na prag ili betonsku ploču. Sustav prenosi opterećenja s kotača-na-tračnicu na potpornu konstrukciju dok održava potrebnu elastičnost kolosijeka. Spojnice, šiljci i vijci čvrsto drže tračnicu, dok jastučići i sidra pružaju elastičnost i sprječavaju uzdužno pomicanje.
GNEE RAIL nudi različite vrste spojnih elemenata za željeznice kako bi se zadovoljili zahtjevi klijenata, kao što su elastična stezaljka i stezaljka za tračnice, šiljci s vijcima za tračnice, plastični tipli, visokonatezni tračnični vijci s maticom, temeljna (vezna) ploča za tračnice, riblja ploča za tračnice, željezničko rame (umetak), riblji vijak, željeznička guma i EVA jastučić, itd. Uzorci i crtežima koje je dostavio kupac, prema tome ćemo proizvoditi kvalificirane proizvode.
