Name: Kineska tvornica tanjura za ribu na šinu Proizvođači dobavljača - Ploče za ribu na šinu proizvedene u Kini
Brand: Gnee
SKU: 221037829

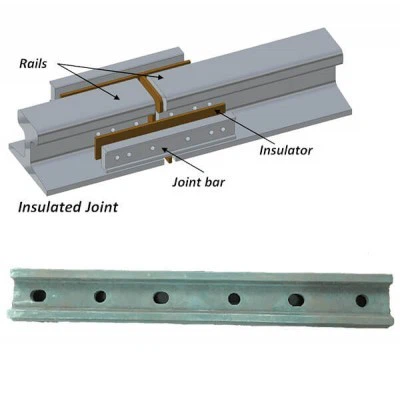

GNEE može pružiti različite spojeve tračnica kao što su GB, AREMA, BS, UIC, AS, afrički standard, južnoamerički standard itd., kao i četiri rupe i šest rupa, kao što su standardne riblje ploče, visoke čvrstoće riblje ploče, kompromisne riblje ploče , smrznute riblje ploče, izolacijske riblje ploče, vezane riblje ploče, izolacijske vezane riblje ploče, jogled riblje ploče. Maksimalni učinak proizvodnje je 120 t/dan. Proizvodi tračničkih spojeva izvoze se u više od 100 zemalja i regija, pružajući više od 50 standardnih i nestandardnih modela tračničkih spojeva kupcima diljem svijeta.

Međunarodni standardi željezničkih ribljih ploča

UIC standardna željeznička riblja ploča

UIC standard railway fish plate

Kemijski sastav
• C: 0.37~0.44
• Mn: {{{0}.50~0.80
• Si: {{{0}}.17~0.37
• S: manje od ili jednako 0.035
• P: manje od ili jednako 0.035

Standard	Materijal	Veličina (kg)	Vlačna čvrstoća Rm	Čvrstoća popuštanja	Produljenje A	Smanjenje površine Z	Tvrdoća po Brinellu	Cold Bend d=3a
UIC864-4i UIC864-8	Kineski čelik razreda 40#	U79–UIC54, U85–UIC60	550-650Mpa	N/A	Veći ili jednak 18%	N/A	N/A	N/A

DIN standardna željeznička riblja ploča

DIN standard railway fish plate

Kemijski sastav
• C: 0.14~0.22, 0.52~0.60
• Mn: {{0}}.30~0.65, 0,50~0,80
• Si: manje od ili jednako {{0}}.30, 0,17~0,37
• S: Manje ili jednako {{0}}.050, Manje ili jednako 0,035
• P: Manje ili jednako {{0}}.045, Manje ili jednako 0,035

Standard	Materijal	Veličina (kg)	Vlačna čvrstoća Rm	Čvrstoća popuštanja	Produljenje A	Smanjenje površine Z	Tvrdoća po Brinellu	Hladno Bend d=3a
DIN 5902-1995	Kineski čelik Q235/kineski čelik Q295	S30 za šinu FL30, S33 za šinu FL33, S41 za šinu FL41, S49 za šinu FL49, FL10, FL14, FL18, FL20, FL41-54	Veći ili jednak 375 Mpa	Veći ili jednak 235 Mpa	Veći ili jednak 21%	N/A	N/A	N/A

Kineski standardni željeznički riblji tanjur

Chinese standard railway fish plate

Kemijski sastav
• C: 0.52~0.60
• Mn: {{{0}.50~0.80
• Si: {{{0}}.17~0.37
• S: manje od ili jednako 0.035
• P: manje od ili jednako 0.035

Standard	Materijal	Veličina (kg)	Vlačna čvrstoća Rm	Čvrstoća popuštanja	Produljenje A	Smanjenje površine Z	Tvrdoća po Brinellu	Hladno Bend d=3a
TB/T2345-2008	Kineski čelik razreda 55#	43, 52, 60, 75	Veći ili jednak 785Mpa	Veći ili jednak 520Mpa	Veći ili jednak 9%	Veći ili jednak 20%	HBW 227-388	30 stupnjeva, bez pukotina

BS standardna željeznička riblja ploča

BS standard railway fish plate

Kemijski sastav
• C: 0.27~0.84
• Mn: manje od ili jednako 0.94
• Si: 0.38
• S: Manje od ili jednako 0.058
• P: manje od ili jednako 0.058

Standard	Materijal	Veličina (kg)	Vlačna čvrstoća Rm	Čvrstoća popuštanja	Produljenje A	Smanjenje površine Z	Tvrdoća po Brinellu	Hladno Bend d=3a
BS47-1	Kineski čelik razreda 40#	BS75R, BS80A, BS90A, BS100A, BS113A	550-650Mpa	N/A	Veći ili jednak 18%	N/A	N/A	N/A

Južnoamerički standardni željeznički riblji tanjur

South American standard railway fish plate

Standard	Materijal	Veličina (kg)	Vlačna čvrstoća Rm	Čvrstoća popuštanja	Produljenje A	Smanjenje površine Z	Tvrdoća po Brinellu	Hladno Bend d=3a
Prema zahtjevima kupca	Kineski čelik 50# ili prilagođen	TJ57, TJ ASCE90, TJ UIC60 (brazilski) 75LBS ASCE, 75LBS BSS, 80LBS ASCE, TJ BS80A (peruanski)	N/A	N/A	N/A	N/A	N/A	N/A

Afrička standardna željeznička riblja ploča

African standard railway fish plate

Standard	Materijal	Veličina (kg)	Vlačna čvrstoća Rm	Čvrstoća popuštanja	Produljenje A	Smanjenje površine Z	Tvrdoća po Brinellu	Cold Bend d=3a
Prema zahtjevima kupca	Kineski čelik razreda 50#	85 LB, 85 LB-80 LB	N/A	N/A	N/A	N/A	N/A	N/A

AREMA standardni željeznički tanjur za ribu

AREMA standard railway fish plate

Standard	Materijal	Veličina (kg)	Vlačna čvrstoća Rm	Čvrstoća popuštanja	Produljenje A	Smanjenje površine Z	Tvrdoća po Brinellu	Hladno Bend d=3a
AREMA 2007	Kineski čelik razreda 50#	115RE, 119RE, 132RE, 136RE, 141RE...	N/A	N/A	N/A	N/A	N/A	N/A

Prednosti GNEE tračnih spojeva:

Bio je dobavljač željezničkih ploča za velike željezničke projekte u Sjedinjenim Državama mnogo uzastopnih godina.

Kao pružatelj željezničkih usluga na jednom mjestu, ima više od 80% tržišnog udjela u kineskoj željezničkoj industriji.

Možemo isporučiti polugotove spojeve tračnica bez rupa ili gotove spojeve tračnica s rupama. Dostupne su i okrugle ili ovalne rupe

Dostupni su i tanjuri s tračnicama od 4-rupa 24-inča i 6-rupa 36-inča.

Imamo profesionalni tim za istraživanje i razvoj tehnologije tračnica za proizvodnju ribljih ploča sa 123 zaposlenika, 22 tehničara i 5 viših inženjera, sa 16 godina iskustva u razvoju i proizvodnji tračnica.

Izrađuje se preko 100 vrsta kalupa, uključujući i kalupe za termičko zavarene spojeve.
