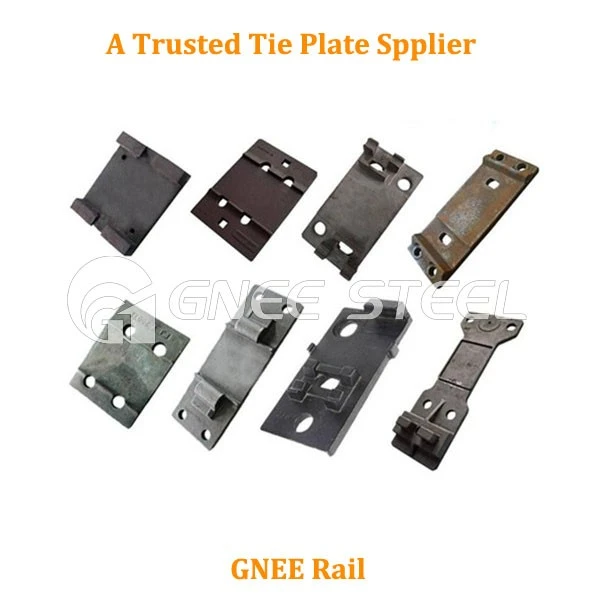

Prednosti željezničkih spona
1. Željezničke spojne ploče raspoređuju opterećenje s tračnice na spone i osiguravaju jednoliku nosivu površinu za tračnicu i sprječavaju pomicanje tračnice.
2. Željezničke spojne ploče osiguravaju pravilan nagib i postižu središnje opterećenje i ravnomjernije trošenje na glavi tračnice.
3. Željezničke spojne ploče čvrsto drže tračnicu za mjerenje i zaštitu spona od pretjeranog trošenja, što produljuje životni vijek.
4. Željezničke spone izrađene su od teških vruće valjanih čeličnih profila koji su izbušeni i izrezani na željenu veličinu.
Nekoliko napomena o dizajnu željezničkih veznih ploča
U procesu proizvodnje veznih ploča, željezničke vezne ploče trebaju biti prihvaćene na temelju stvarne težine primijenjene na cijelu narudžbu, osim što će svaka isporučena težina veća od 3% od težine izračunate iz navedenih dimenzija biti odgovornost proizvođač.
1. Rupe za šiljke obično se buše s donje strane spojnih ploča.
2. Mjere za veličinu i mjesto treba odrediti prema površini ulaza proboja.
3. Mjerenje položaja rupa mora odgovarati rupama za šiljke jedna drugoj.
4. Mjerenje nagnutosti rupa za šiljke trebalo bi biti u odnosu na projektirano mjesto baze tračnice za rupe za linije i odrezani rub za rupe za držanje.
Specifikacije popularne spojne ploče za tračnice
|
Tip |
Dimenzija |
Rupe |
Nagib |
Željeznica |
Težina (kg) |
|
Rph 1/160 |
Rph 1/160 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
7,86 |
|
Rp 01/01/160 |
345/285/127/160x15/13 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
7,70 |
|
Rph 1/210 |
345/285/127x210x15/13 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
10,55 |
|
Rph 1/210 |
345/285/127x210x15/13 |
Ø 36,3 (2x) |
1:40 |
S 49/S 54 |
10,55 |
|
Rph 1/210 FVZ |
345/285/127x210x15/13 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
10,69 |
|
Sph 1(a) |
345/350/127x410x15/13 |
Ø 26 (8x) |
1:40 |
UIC 60 |
20,60 |
|
Rph 6/160 |
370/310/152x160x15/13 |
Ø 26 (4x) |
1:40 |
UIC 60 |
8,44 |
|
Rph 6/210 |
370/310/152x210x15/13 |
Ø 26 (4x) |
1:40 |
UIC 60 |
11,32 |
|
SZ 60 |
370/350/152x420x15/13 |
Ø 26 (8x) |
1:40 |
UIC 60 |
22,73 |
|
Rph 11 Ü |
664/554x160 |
Ø 26 (4x) |
1:40 |
S 54 |
15,37 |
|
Rph 13 Ü |
690/570x160 |
Ø 26 (4x) |
1:40 |
UIC 60 |
15,27 |
|
Rpo 5 |
345/285/127x160x15/13 |
Ø 26 (4x) |
1:20 |
S 49/S54 |
8 |
Profesionalna izrada tračnih ploča za željezničke pruge – GNEE Group
Kao profesionalni proizvođač i dobavljač spojnih elemenata za tračnice u Kini, GNEE može proizvesti različite vrste veznih ploča za željezničke pruge prema različitim standardima, kao što su AREMA, BS, GB, UIC, DIN i tako dalje. Osim toga, možemo proizvesti prilagođene proizvode prema crtežima i uzorcima. U Kini, GNEE zauzima oko 70 posto tržišta spojnih tračnica i nalazi se na prvom mjestu u kineskom državnom natjecanju sustava proizvodnje pribora za željeznice. Do sada su spojni elementi za tračnice koje proizvodi GNEE izvezeni u više od 50 odredišta u više od 20 zemalja i stekli su dobru reputaciju diljem svijeta zbog visoke kvalitete i dugog vijeka trajanja. Ako želite kupiti visokokvalitetne spojne ploče i druge komponente tračnica, GNEE bi bio vaš najbolji izbor!
