Predstavljanje proizvoda
Dijelovi pričvršćivača:

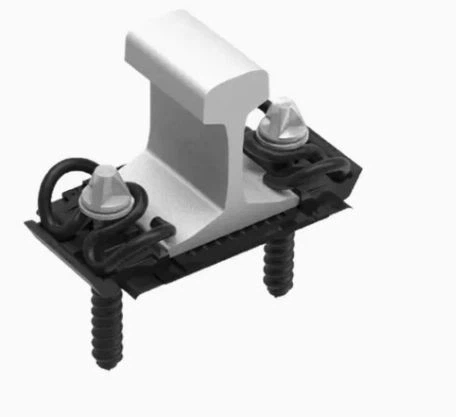

Sustav pričvršćivača tipa WJ-7 sastoji se od tračničkih vijaka-T oblika, matica, ravnih podložnih pločica, šinskih stezaljki u obliku w, izolacijskih rukava, željeznih tračničkih podmetača, izolacijskih jastuka, podmetača ispod tračnica, sidrenih vijaka, teških opružnih podložaka, ravnih podložaka i pozicioniranja na betonskim pragovima ili tračnicama.
Primjena:Uglavnom se koristi za kolosijeke bez zastora bez bankina i može se primijeniti na ugrađene pragove (uključujući dvo-blok pragove i dugačke pragove) i za kolosijeke bez zastora na pločama na mostovima, tunelima i cestovnim podlogama. Može zadovoljiti zahtjeve putničkih namjenskih linija s maksimalnom brzinom od 350 km/h; također može zadovoljiti zahtjeve putničkih namjenskih linija s maksimalnom brzinom od 250 km/h (uzimajući u obzir teret); također može zadovoljiti zahtjeve kamiona s maksimalnom brzinom od 120 km/h i maksimalnom težinom osovine od 250 kN.
WJ-7 Karakteristike sustava pričvršćivača tračnica
-
Elastičnost i krutost
Različite vrste podloga za tračnice pružaju različitu elastičnost i krutost. Na primjer, statička krutost podmetača klase B (samo za pokretna osobna vozila) općenito je oko 20-26kN/mm, a omjer dinamičko-statičke krutosti ima određene zahtjeve (ne više od 2,0), koji mogu osigurati odgovarajući elastični odbojnik za stazu.
-
Tlak izvijanja i raspon elastičnosti
Tlak izvijanja jedne opružne šipke tipa W1 veći je od 9kN, a raspon elastičnosti je 14 mm; tlak izvijanja jedne opružne šipke tipa X2 je 6kN, a raspon elastičnosti je 12 mm, što može učinkovito savijati tračnicu.
-
Mogućnost prilagodbe
Podešavanje širine kolosijeka je ±10 mm; podešavanje visine je -4/+26 mm, a razina podešavanja je 0,5 mm. Upotrebom napunjenih jastučića može se postići bezstupanjska prilagodba, koja se može bolje prilagoditi promjenama veličine tijekom polaganja tračnica i rada.
-
Izvedba zamora
Nakon 3 milijuna ciklusa opterećenja, komponente nisu oštećene, širina širine je manja od 6 mm, a promjene u pritisku kopče, uzdužnom otporu tračnice, statičkoj krutosti spojeva, itd. su unutar navedenog raspona.
Specifikacije proizvoda
| Sustav za pričvršćivanje tračnica velike brzine WJ-7 | ||
| Artikal | Količina | Materijal |
| Stezaljka za šinu | 2 | 60Si2MnA |
| T-podloška s maticom | 2 | Q235A |
| Izolator tračnica | 2 | Materijal PA66 |
| Ploča za kravatu | 1 | QT450-10 |
| Izolirana tampon ploča | 1 | Guma |
| Podloga za tračnicu | 1 | EVA ili guma |
| Sidreni vijak | 2 | Q235A |
| Opruga za pranje | 2 | 60Si2Mn |
| Obična perilica | 2 | QT450-10 |
| Plastični tipl | 2 | Ojačani najlon 66 (PA66) |
Željeznički spojni elementi ključne su komponente kolosiječnih konstrukcija, a njihova izvedba izravno utječe na sigurnost i udobnost željezničkog prometa. GNEE RAIL fokusiran je na ovaj segment i pruža kompletnu liniju proizvoda uključujući sustave za savijanje, uređaje protiv-labavljenja i komponente za-amortizaciju udara. Naša proizvodna baza opremljena je naprednim automatiziranim proizvodnim linijama i opremom za precizno ispitivanje te strogo primjenjuje ISO sustav upravljanja kvalitetom.
Kroz stalne tehnološke inovacije i poboljšanje procesa, naši proizvodi imaju izvrsne performanse u otpornosti na vibracije i habanje. Cijenimo-dubinsku suradnju s klijentima i možemo pružiti prilagođene usluge prema specifičnim potrebama projekta, uključujući razvoj proizvoda s posebnim specifikacijama i-tehničko vodstvo na licu mjesta.
