Uvod

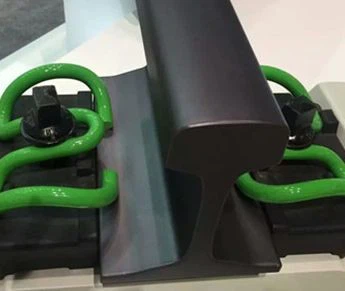

DJK 5-1 Sustav za pričvršćivanje željeznicaJe li opružni isječak odvojen tip, pogodan za inspekcijske jame u depovima od 50 kg/m i kratkim slovima monolitnih nosača .
Tehničke specifikacije DJK 5-1 Sustav za pričvršćivanje željeznica:
Konfiguracija pričvršćivača
- Zahtjev za željezničku željeznicu
- Koristi tipu A (opći odjeljci) i elastične klipove tipa B (željeznički spojevi) (Ø13 mm)
Mehanička svojstva
| Parametar | Specifikacija | Standardna referenca |
|---|---|---|
| Okomita statička krutost | 30–50 kN/mm | UIC 864-2 |
| Otpornost na anti-kore (po skupu) | Veći ili jednak 11 kN | En 13146-4 |
| Otpori iz izvlačenja od najlonskih rukava | >60 kN | Gb/t 10478-2021 |
Električna i geometrijska podesivost
- Insulation resistance: >10⁸ Ω (po IEC 61373)
- Raspon podešavanja mjera: +8 mm / –12 mm
- Maksimalno bočno podešavanje: ukupno 30 mm
- 10 mm (putem pomaka osnovne ploče)
- 20 mm (preko podsmiješnih ploča)
Varijante mjernih jastuka
- Standardni jastučići za srednju šinu
- Jastučići specifični za spojeve (ojačani dizajn za željezničke spojeve)
DJK 5-1 Koponenti sustava za pričvršćivanje željeznica
| Tip | Proizvod | Specifikacija | Standardno/crtanje | Jedinica | Qty |
| DJK 5-1 Sustav za pričvršćivanje željeznica | poklopac orašastih plodova | PCS | 2 | ||
| ravna perilica | PCS | 2 | |||
| željeznički isječak | A/B | PCS | 2 | ||
| tanjuri | PCS | 1 | |||
| jastučić | 8# | PCS | 1 | ||
| jastučić | 10# | PCS | 1 | ||
| T-Bolt M22 | PCS | 2 | |||
| Matica M22 | PCS | 2 | |||
| Vijak Spike T24 × 150 | PCS | 2 | |||
| proljetna perilica 24 | PCS | 2 | |||
| guma | I-tip | PCS | 1 | ||
| guma | II tipa | PCS | 1 | ||
| najlonskog mozga | PCS | 2 |
