Usporedba elastične klip tipa IV i V sustava učvršćivača - News

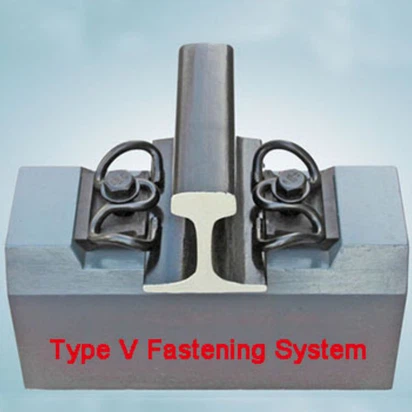

Tip V sustav za učvršćivanje

AElastični isječak v - TIP sustav za učvršćivačje sustav za pričvršćivanje željeznica za zadržavanje tračnica s ramenima. Elastični isječak v - sustav učvršćivača tipa pogodan je za postavljanje 60kg/m tračnica na visokim - brzine željeznica s balastnim tragovima, među kojima:

1) visoka - željeznica s brzinom s ocjenom brzine od 350 km/h s mobilnom jedinicom (maksimalna težina osovine 170KN);

2) Velika željeznica brzine od 250 km/h - s mobilnom jedinicom (maksimalna težina osovine 170KN) može uzeti u obzir mali broj običnih putničkih vozila (maksimalna težina osovine lokomotive je 230kN) i mali broj kamiona (maksimalna težina osovine je 230kn).

Tip V pričvršćivača Popis komponenata sustava
Tip V pričvršćivača Popis komponenata sustava
Artikal	Količina	Materijal
Željeznički isječak	2	60Si2MNA
*Šiljak*	2	20mntib
Ravna perilica	2	Q235A
Svemirski komadi	2	Q235A
Pregača	2	Guma
Željeznička pločica	1	Eva, ili guma
Podesiva jastučica	1	PE
Plastična mozga	2	PA66

Tip IV sustav za učvršćivanje željezničkih klizača

ATip IV sustav za učvršćivanje elastičnog isječkaje sustav kopča za željeznicu bez ramena. Sustav pričvršćivača elastičnih isječaka tipa IV prikladan je za polaganje tračnica od 60 kg/m na visokim željeznicama -, uključujući:

1) visoka - željeznica s brzinom s ocjenom brzine od 350 km/h s mobilnom jedinicom (maksimalna težina osovine 170KN);

Broj dijelova za svaki set željezničke isječke IV sustava pričvršćivanja


Predmet br.	Ime	QTY/SET (PCS)	Materijal	Masa ili volumen	Napomena
1	G4 proljetni isječak	2	60Si2MNA	1,60kg	Koristi se u općim područjima
	JA Spring Clip			1,26kg	Koristi se u željezničkim spojevima
	JB Spring Clip			1,28kg	Koristi se u željezničkim spojevima
2	Željeznički rame TZ4	2	QT450-10	2,80kg
3	Izolator željeznice G4	2	PA66	107.3cm3	Koristi se u općim područjima
3	Željeznički izolator G4J	2	PA66	91.4cm3	Koristi se u željezničkim spojevima
4	Gumeni jastučić rp4	1	Prirodna ili sintetička guma	250cm3

Usporedba sustava elastične isječke tipa IV i V učvršćivača

Ne.	projekt	Performanse
Ne.	projekt	Učvršćivač tipa elastika	Tip v - učvršćivač željezničke željeznice
1	Prilagodite se vrsti željeznice	Kina 60kg/m Rail
2	mjera	1435 mm
3	Željeznička nagiba	Nagib donje željezničke željeznice postavljen je na spavanje.
4	Željeznička longitudinalna otpornost	Svaki set pričvršćivača veći je od 9kN.	Općenito, svaki set pričvršćivača je veći od 9kN; za Mala područja otpora, svaki set pričvršćivača je otprilike 4KN.
5	Sustavna fleksibilnost	Statička krutost ispod - gumene gumene jastučiće je 60 ± 10kN/mm; Dinamički omjer statičke krutosti - nije veći od 2,0.
6	Performanse umor	Sustav učvršćivača testira se prema EN13146-4. Nakon 3 milijuna ciklusa opterećenja, svi dijelovi nisu oštećeni, duljina mjerača je manja od 6 mm, a tlak kopča, željeznički uzdužni otpor i Statička krutost čvora udovoljavaju sljedećim zahtjevima: Tlak kopča mijenja se manji ili jednak 20 %; Željeznički uzdužni otpor mijenja se manje od ili jednako 20%; Statička krutost čvora mijenja se manje od ili jednaka 25%.
7	Otpor na izolaciju	Sustav učvršćivača testira se prema EN13146-5. Otpor izolacije između dviju tračnica veći je od 3 Ω · km i ispunjava zahtjeve staza za njegov otpor izolacije.
8	Teh uvjeti okoliš utjecaj	Sustav pričvršćivača može se uspješno rastaviti ručnim alatom za rastavljanje nakon 300h testa sprejanja soli opisan u EN13146-6.
9	Željeznica lijevo i desno položaj podešavanje	Lijeva - desna podešavanja položaja jednostruka - Trail Rail je -4 do +2 mm; Iznos podešavanja mjera je -8 do +4 mm, a razina podešavanja je 1 mm.
10	Željeznička visina podešavanje	Ne mogu se prilagoditi	Položaj podešavanja visine šine: 10 mm;
11	Pritisak i raspon kopča	Pritisak jedne opružne šipke nije manji od 11kn, a raspon 13 mm.	Općenito korišteni tlak elastične kopče veći je od 10kN, raspon elastika je 12 mm; Tlak elastične kopče malog otpora je 4,5kn, a raspon elastika 9,5 mm.
12	Ugrađeni dio povlačite - otpor	Povlačenje - sila ugrađenog željeznog sjedala u spavačima nije manja od 60kN.	Povlačenje - otpor ugrađene čahure u spavanju nije manji od 60kN.
