Zašto se sustavi za pričvršćivanje tračnica koriste u željeznici?
Sustavi za pričvršćivanje tračnica koriste se u željeznici za sigurno držanje tračnica na mjestu, održavanje ispravnog poravnanja kolosijeka i širine kolosijeka i siguran prijenos opterećenja s vlakova na tlo. Ovi sustavi ključni su za sigurnost, stabilnost i trajnost pruge, a također pomažu u prigušivanju vibracija i buke koju stvaraju vlakovi u kretanju, što poboljšava udobnost vožnje i produljuje vijek trajanja komponenti.
Primarne funkcije sustava za pričvršćivanje tračnica
- Osiguranje tračnice:Pričvršćivači poput kopči i šiljaka pričvršćuju tračnice za pragove ili bazu, sprječavajući pomicanje i osiguravajući stabilnost.
- Održavanje mjerača:Oni drže tračnice na ispravnoj udaljenosti, što je bitno za siguran i neometan rad.
- prijenos opterećenja:Sustav prenosi goleme sile s vlakova koji prolaze dolje na podlogu (tlo ispod) na ravnomjeran i stabilan način.
- Prigušivanje vibracija i buke:Sustavi imaju određeni stupanj elastičnosti koji pomaže ublažiti vibracije i smanjiti buku koju proizvode vlakovi.
- Osiguravanje trajnosti:Dizajnirane su da izdrže ekstremne vremenske uvjete i stalna, teška opterećenja modernih željeznica, osiguravajući dugoročnu-cjelovitost pruge.
vrste sustava tračničkih spojnica
Specifikacije sustava za pričvršćivanje E Clip tračnica
| Naziv dijela | E isječak | Rame | Podloga za tračnicu | Izolator | |||||
| Količina | 2 | 2 | 1 | 2 | |||||
| Tip | Promjer. 16mmPromjer. 18mmPromjer. 20mm | UIC54, UIC60, 115RE, tračnica od 50 kg, tračnica od 60 kg, BS80 lbs, BS100 lbs i veličina po želji kupca. | |||||||
| Materijal | 60Si2MnA, 60Si2CrA,55SiMn | QT500-7 QT450-10 | HDPE, EVA ili guma | Ojačani najlon 66 (PA66) | |||||
| Završiti | Obično nauljeno, bojanje u boji ili druga prilagođena obrada | Obična uljena slika u boji | Crna ili druge boje | Crna, plava, žuta, zelena ili druge boje | |||||
N Clip Sustav pričvršćivanja tračnica
| Naziv dijela | Količina | Tip | Materijal | Završiti | Napomena |
|---|---|---|---|---|---|
| N isječak | 2 | Debljina 4mm ili 4,5mm | 60Si2MnA, 60Si2CrA | Obična uljana, crvena boja ili druga po želji kupca | Tvrdoća: 42-47HRCUmor |
| životni vijek: 3 milijuna ciklusa bez kvarova | |||||
| Standard: DIN17221, GB/T1222 | |||||
| Izolator | 2 | UIC54, UIC60, S49 tračnice | Ojačani najlon 66 (PA66) | Crna, plava, žuta, zelena ili druge boje | Dostupni su različiti dizajni. |
| Šiljak s dvostrukim završetkom | 2 | UIC54, UIC60, tračnica od 50 kg, tračnica od 60 kg | Ocjena 5.6: 35# | Obično nauljeno, crni oksid, pocinčano, vruće pocinčano | Savijanje na 30 stupnjeva bez pukotina. |
| Posebna opružna podloška | 2 | 18,25×34×78 mm | ML08Al | Za zaštitu navoja dvostrukog vijčanog šiljka | |
| Šesterokutna matica | 2 | Kao naručeno | 5. stupanj: 35# | Standard: DIN985 | |
| Obična perilica | 2 | Kao naručeno | Q235 | Standard: DIN125 |
SKL sustav pričvršćivanja klip šine
| Naziv dijela | Količina | Tip | Materijal | Završiti | Napomena |
|---|---|---|---|---|---|
| SKL14 zatezna kopča | 2 | Promjer. 13mm | 60Si2CrA, 38Si7 | Obične uljene, farbane u boji ili ostale potrebne. | Tvrdoća: 42-47HRC |
| Ispitivanje zamora: kada otklon opruge stezaljke dosegne 9,1 mm, a zakretni otklon bude 1,42 mm, vijek trajanja od zamora bit će 5 milijuna ciklusa bez loma. | |||||
| Standard: DIN17221, GB/T1222 | |||||
| Ss35 vijčani šiljak | 2 | M24×150 mm | Ocjena 4.6: Q235 | Obično nauljeno, crni oksid, pocinčano, vruće pocinčano, Dacromet i šerardizirano | Standard: ISO898-1, UIC864-1 i NF F500-50 |
| M24 ×160 mm | Ocjena 5.6: 35# | ||||
| M24×180 mm | Ocjena 8.8: 45# | ||||
| Obična perilica | 2 | Uls7 | Q235 | Norma: EN10025, EN10139 | |
| Plastični tipl | 2 | Za različite veličine šiljaka | HDPE, ojačani najlon 66 (PA66) | Crna, plava, žuta, zelena ili druge boje | Za umetanje u betonski prag |
| Vodeća ploča | 2 | UIC54, UIC60, tračnica od 50 kg, tračnica od 60 kg i druge veličine po narudžbi | Ojačani najlon 66 (PA66) | Dostupni su različiti dizajni. Dostupni su različiti dizajni. | |
| Podloga za tračnicu | 1 | UIC54,UIC60 i veličina prema narudžbi | EVA ili guma |

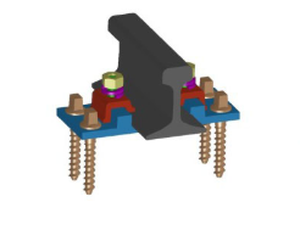

KPO sustav za pričvršćivanje steznih tračnica
| Naziv dijela | Količina | Tip | Materijal | Završiti | Napomena |
|---|---|---|---|---|---|
| KPO isječak | 2 | KPO3, KPO6, KPO9 | Q235 | Obična nauljena | Standard: DIN5906 |
| HS vijak | 4 | HS26, HS32 | Ocjena4.6: Q235 | Obično nauljeno, crni oksid, pocinčano, vruće pocinčano | Promjer: 22 mm ili 24 mm. |
| Ocjena 5.6: 35# | Duljina: 55 mm, 65 mm, 75 mm, 90 mm | ||||
| Ocjena 8.8: 45# | Standard: UIC864-2 | ||||
| Šesterokutna matica | 2 | Kao naručeno | 5. stupanj: 35# | Standard: DIN985 | |
| Razred 8: 45# | |||||
| Podloška dvostruke zavojne opruge | 2 | Kao naručeno | 65Mn | Standard: UIC864-3 | |
| vijak šiljak | 2 | M24×150 mm | Ocjena 4.6: Q235 | Obično nauljeno, crni oksid, pocinčano, vruće pocinčano, Dacromet i sherardizirano. | Standard: ISO898-1, UIC864-1 i NF F500-50 |
| M24 ×160 mm | Ocjena 5.6: 35# | ||||
| M24 ×180 mm | Ocjena 8.8: 45# | ||||
| ili druge duljine po narudžbi | |||||
| Osnovna ploča | 1 | UIC54, UIC60, tračnica od 50 kg, tračnica od 60 kg, S49 u naručenoj veličini | Lijevano željezo QT500-7, QT450-10 ili kovanje čelika s niskim udjelom ugljika ili čelika s visokim udjelom ugljika | Obična nauljena | Standard: UIC864-6 |
Sustav za pričvršćivanje tračnica ne isporučuje se kao cijeli set, GNEE RAIL može isporučiti dijelove za pričvršćivanje zasebno. Isporučujemo osnovnu ploču, stezaljku za tračnicu, šiljak za šinu (šiljak s šiljkom i vijčani šiljak), vijak za tračnicu, opružnu podlošku. Možete prilagoditi svoju narudžbu uz pomoć stručnjaka za tračnice.
