Aželjeznička riblja pločaje strukturna spojna šipka koja sprječava pretjerano pomicanje i deformacije na krajevima tračnica ponovnim-uspostavljanjem učinkovite presječne čvrstoće u zoni spoja. Široko se koristi tamo gdje zavarivanje nije izvedivo.GNEE ŠIRNICAisporučuje riblje ploče za standarde tračnica GB, UIC, DIN536, QU, JIS, AS1085, BS11 i AREMA/ASCE te nudi pomoć pri konfiguraciji zajedničkog sustava za različite uvjete pruge.
Za što se koriste riblji tanjuri u modernim željeznicama?

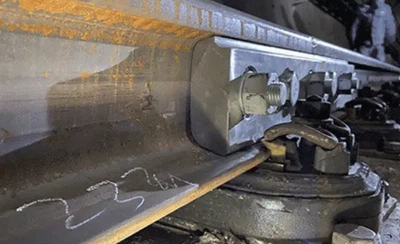

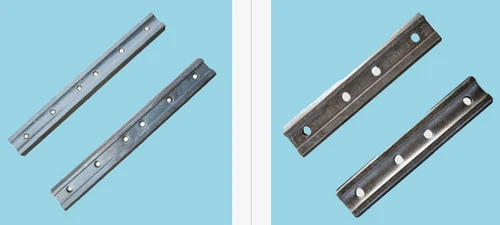

Ribe ploče, također poznate kao spojne šipke, spojne šipke ili spojevi tračnica, kritični su metalni pričvršćivači pričvršćeni na strane krajeva tračnica kako bi ih povezali, osiguravajući strukturni integritet, pravilan razmak i okomito/vodoravno poravnanje. Oni prenose opterećenje kotača između tračnica, sprječavaju otklon i bitni su u modernoj,-željezničkoj signalizaciji za izolaciju tračnica.
Ključni primjeri upotrebe i funkcije u modernim željeznicama:
- Kontinuitet staze:Oni osiguravaju vezu između dva kraja tračnica, održavajući glatku, kontinuiranu površinu.
- Raspodjela opterećenja:Oni prenose vertikalna, bočna i uzdužna opterećenja s jedne tračnice na drugu, sprječavajući progib.
- Signalna izolacija:Specijalizirane izolirane riblje ploče ključne su u modernim mrežama američkih vlakova za odvajanje električnih krugova za signalizaciju i {Link: Positive Train Control (PTC)}.
- Održavanje staze i prilagodbe:Omogućuju lakše održavanje u područjima koja zahtijevaju česte prilagodbe tračnica, kao što su pustinjske zone radi prilagođavanja širenju.
- Komponente prekidača:Koristi se u željezničkim skretnicama za spajanje pokretnih noževa skretnice na tračnice za zatvaranje.
Specifikacija tračničkog spoja
Veličine spojeva tračnica (pločice) određuju se prema težini i vrsti tračnice, a uobičajene duljine su 24 inča (4 rupe) ili 36 inča (6 rupa) za standardne dijelove tračnica. U rasponu su od lakih željeznica (8kg–30kg) do teških željeznica (38kg–60kg) i specijaliziranih kranskih tračnica (QU70–QU120), koje se obično podudaraju s dijelom tračnice, kao što su AREMA 115RE, 132RE ili UIC60.
| Tip | Veličina |
|---|---|
| GB standard | 43KG, 50KG, 60KG, 75KG |
| AREMA standard | 115RE, 119RE, 132/136RE, 141RE, 100-8, 122CB |
| BS standard | BS75R, BS80A, BS90A, BS100A, BS113A |
| UIC standard | UIC54, UIC60 |
| DIN standard | FI30, FI33, FI41, FI49 |
| KAO standard | 31 KG, 41/47 KG, 50 KG, 53 KG, 60 KG, 68 KG, NIJ-721, NIJ-722, 60AS, 85AS |
| Brazilski standard | TJ57, TJ ASCE 90, TJ UIC60 |
| Peruanski standard | 75 LBS ASCE, 75 LBS BSS, 80 LBS ASCE, TJ BS80A |
| 1 UIC54 spojevi tračnica | ||
| Artikal | UIC54 spoj tračnica sa 6 rupa | UIC54 spoj tračnica s 4 rupe |
| Specifikacija | Duljina 920 mm, 6 rupa | Duljina 630 mm, 4 rupe |
| Težina jedinice | 22,9 kg/kom | 15,6 kg/kom |
| Standard | UIC | |
| Materijal | 55# | |
| Pakiranje | U paketu čeličnih traka s paletama od željeza/drva | |
| Površinski | Obično/crno ulje | |
| 2 UIC60 spojna tračnica | ||
| Artikal | UIC60 spoj tračnica sa 6 rupa | UIC60 spoj tračnica s 4 rupe |
| Specifikacija | 6 rupa | 4 rupe |
| Težina jedinice | 17,5 kg/kom | |
| Standard | UIC | |
| Materijal | 55# | |
| Pakiranje | U paketu čeličnih traka s paletama od željeza/drva | |
| Površinski | Obično/crno ulje | |
| 3 115RE spojevi tračnica | ||
| Model | 115RE Spoj tračnice 6 rupa | 115RE Spoj tračnice 4 rupe |
| Specifikacija | 36" dugačak, 6 rupa, veličina 3-1/2" x 6" x 6", ZA PRIMJEŠTAJ VIJAKA OD 1" | 24" duga, 4 rupe, ZA PRIMJEŠTAJ VIJAKA OD 1". |
| Težina jedinice | 25,5 kg/kom | 16,7 kg/kom |
| Standard | AREMA | |
| Materijal | 50#/55# | |
| Pakiranje | U paketu čeličnih traka s paletama od željeza/drva | |
| Površinski | Obično/crno ulje | |
Osnovano 2008. godine,GNEE ŠIRNICAje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visoku-kvalitetuželjezničke riblje ploče(šipke za spajanje/šipke za spajanje) s jakim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen s međunarodnim standardima uključujući UIC, AREMA, BS, DIN i GB, pokrivajući sustave lakih željeznica (8kg-30kg), teških željeznica (38kg-75kg) i tračnica za dizalice (QU70-QU120). Nudimo različite vrste kao što su izolirane spojne šipke, ispupčene riblje ploče i kompromisni spojevi tračnica, s preciznim specifikacijama (4-rupa/6-rupa, 24-inča/36-inča), osiguravajući izvrsne mehaničke performanse. Podržavamo strogu kontrolu kvalitete podržanu certifikatom ISO 9001:2015, internim inspekcijskim centrom i revizijama treće strane od strane SGS-a i BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakiranje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
