A željeznička riblja ploča je strukturni konektor instaliran na spojevima tračnica kako bi se održala poravnatost i krutost tamo gdje tračnice nisu zavarene, osiguravajući siguran prijenos sile kotača i minimalizirajući utjecaj na spoj.GNEE ŠIRNICAnudi riblje ploče za GB 8–60 kg/m, UIC50–UIC60, DIN536 A-serije kranskih tračnica, QU kranskih tračnica, JIS modele tračnica, AS1085 tračnica, BS11 sekcije i AREMA/ASCE standarde tračnica, zajedno s podrškom za izbor razreda vijaka-.
| Standard | Tip | Duljina/Promjer | Težina/materijal | |
| AREMA 2007 | 115RE | 4 rupe-24" | 17,04 kg | 45# kemikalija |
| 115RE | 6 rupa-36" | 25,56 kg | sastav(%): | |
| 132-136RE | 4 rupe-24" | 17,75 kg | C: 0.42-0.50 | |
| 132-136RE | 6 rupa-36" | 26,63 kg | Mn: 0,50-0,80 | |
| UIC864 | UIC60 | 4 rupe-630/Φ26 | 18,07 kg | Si: 0,17-0,37 |
| UIC60 | 4 rupe-600/Φ28 | 17,47 kg | Cr: Manje od ili jednako 0,25 | |
| UIC60 | 4 rupe-630/Φ25 | 18,1 kg | P: Manje ili jednako 0,035 | |
| UIC54 | 4 rupe | 14,34 kg | S: Manje ili jednako 0,035 | |
| UIC54 | 6 rupa-800 | 19,94 kg | ||
| BS 47-1 | BS75R | 4 rupe | 6,56 kg | |
| BS60A | 4 rupe | 5,61 kg | ||
| BS80A | 4 rupe | 6,5 kg | ||
| BS90A | 685.8/Φ26 | 13,23 kg | 50# kemikalija | |
| BS90A | 792.9/Φ26.2 | 15,34 kg | sastav(%): | |
| BS100A | 4 rupe | C: 0.62-0.70 | ||
| 90/91 LB | 4 rupe | 18,08 kg | Mn: 0,50-0,80 | |
| 90/91 LB | 6 rupa | 19,9 kg | Si: 0,17-0,37 | |
| KAO | 50 kg | 4 rupe | 14,3 kg | Cr: Manje od ili jednako 0,25 |
| 50 kg | 6 rupa | 19,5 kg | P: Manje ili jednako 0,035 | |
| S49 | 4 rupe | 9,71 kg | S: Manje ili jednako 0,035 | |
Što su izolirane riblje ploče?

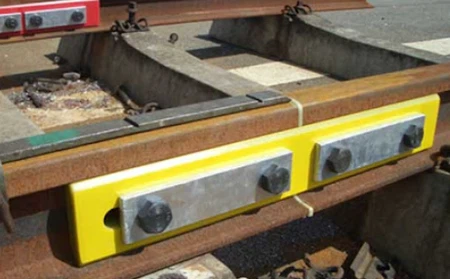

Izolirane riblje ploče ili izolirani spojevi tračnica specijalizirani su spojni elementi tračnica dizajnirani za električnu izolaciju ili prekid električnog kontinuiteta između susjednih dijelova tračnica. Primarno se koriste u signalnim sustavima za sprječavanje interferencije između strujnih krugova, a izrađeni su od ne-vodljivih materijala poput najlona, stakloplastike ili čelika s izolacijskim oblogama.
- Signalizacija i sigurnost:One sprječavaju prolaz električne struje između strujnih krugova, osiguravajući točnu detekciju vlaka i pouzdanost signala.
- Upotreba modela željeznice:U modeliranju željeznica (npr. kolosijek HO/00), oni su presudni za stvaranje neovisnih energetskih distrikta, kontrolu različitih lokomotiva i sprječavanje kratkih spojeva, posebno oko točaka/skretnica.
- Održavanje staze:Omogućuju širenje tračnica i sprječavaju električne smetnje, što ih čini vitalnim za moderne željezničke mreže.
Tehničke specifikacije izoliranih ploča za ribe
Insulated fish plates are specialized, high-strength rail joints designed to electrically isolate rail sections for signaling, utilizing composite materials, epoxy resin, or bonded steel with insulating liners. Key specifications include compliance with UIC, AREMA, or BS standards, high tensile strength (>2500 kN) i električni otpor preko 30 MΩ kako bi se osigurao siguran rad kolosijeka.
| Ključna specifikacija | pojedinosti |
|---|---|
| Materijal | • Visok{0}}kompozit, stakloplastika ili čelik. • Sadrži izolirane obloge (npr. spojene najlonom/plastikom). |
| Električni otpor (suho) | • Standard: Mora se održavatine manji od 30 MΩ. • Visoka-učinak: može premašiti>550 MΩ. |
| Mehanička čvrstoća | • Vlačna čvrstoća: Često prelazi2500 kN. • Čvrstoća na savijanje: Tipično>156 kN. • Sukladno sEN 16843:2024standard. |
| Komponente | • Izolirane ploče za ribe (lijevo/desno). • Izolacijski završni stupovi. • Izolacijske čahure i podloške. |
| Kompatibilnost sa željeznicom | Prikladno za teške željezničke dijelove uključujući: • 52 kg, 60 kg, 50 kg • UIC54, UIC60 • 115RE, 132RE, 90/91LB |
| Konfiguracija | • 4 rupesklop (~24 inča / 610 mm duljine). • 6 rupasklop (~36 inča / 915 mm duljine). |
| Radna temperatura | Projektiran za stabilne performanse širomekstremni temperaturni raspon okoline. |
Osnovano 2008. godine,GNEE ŠIRNICAje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visoku-kvalitetuželjezničke riblje ploče(šipke za spajanje/šipke za spajanje) s jakim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen s međunarodnim standardima uključujući UIC, AREMA, BS, DIN i GB, pokrivajući sustave lakih željeznica (8kg-30kg), teških željeznica (38kg-75kg) i tračnica za dizalice (QU70-QU120). Nudimo različite vrste kao što su izolirane spojne šipke, ispupčene riblje ploče i kompromisni spojevi tračnica, s preciznim specifikacijama (4-rupa/6-rupa, 24-inča/36-inča), osiguravajući izvrsne mehaničke performanse. Podržavamo strogu kontrolu kvalitete podržanu certifikatom ISO 9001:2015, internim inspekcijskim centrom i revizijama treće strane od strane SGS-a i BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakiranje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
