Projekt izolacije sustava za pričvršćivanje i prilagodba na elektrificirane vodove
Koji su zahtjevi za pokazatelje izolacije jezgre sustava pričvršćenja za elektrificirane željeznice?
Otpor izolacije sustava za pričvršćivanje za elektrificirane željeznice trebao bi biti veći ili jednak 10^8Ω, što može učinkovito spriječiti curenje lutajuće struje kroz komponente za pričvršćivanje i osigurati električnu sigurnost linije. Njegov kapacitet otpornosti naponske frekvencije trebao bi doseći 30 kV/1 min i neće pretrpjeti slom izolacije u visoko-naponskom prijenosnom okruženju, izbjegavajući kvarove kratkog-spoja. Izolacijske komponente sustava za pričvršćivanje trebaju imati otpornost na luk i neće biti spaljene i oštećene kada dođe do trenutnog pražnjenja luka, održavajući stabilne performanse izolacije. Puzna staza izolacijske strukture trebala bi biti veća od ili jednaka 120 mm kako bi se spriječilo smanjenje performansi izolacije zbog površinskog onečišćenja, prilagođavajući se okolišima vodova s različitim razinama onečišćenja. Osim toga, otpornost na starenje izolacijskih komponenti treba zadovoljiti standard. U vanjskim okruženjima kao što je izloženost suncu i kiši, stopu prigušenja indikatora izolacije treba kontrolirati na manje od ili jednako 5% godišnje.
Kakav je sastav izolacijske strukture nacionalnog standardnog sustava pričvršćivanja?

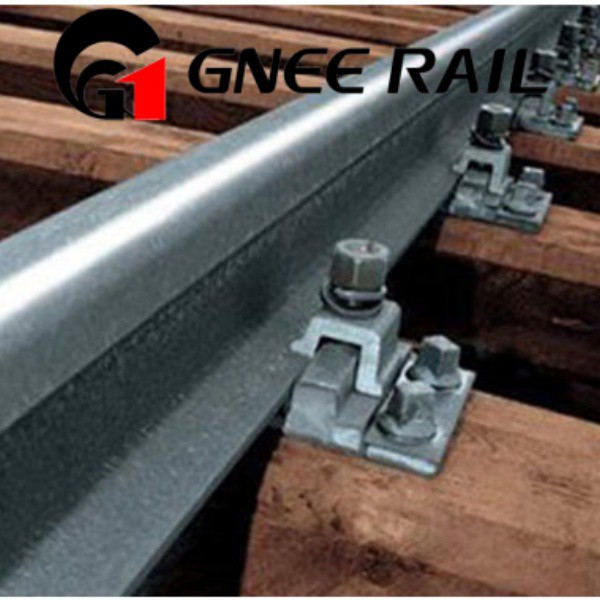

Izolacijska struktura nacionalnog standardnog sustava pričvršćivanja uglavnom se sastoji od izolacijskih brtvi i izolacijskih rukava. Izolacijske brtve raspoređene su između spojnica tračnica i tračnica kako bi se izolirala električna veza između spojnica tračnica i tračnica. Izolacijski rukavci su omotani s vanjske strane vijaka kako bi se izolirao metalni kontakt između vijaka i ribljih ploča i pragova, tvoreći dvostruku izolacijsku zaštitu. Izolacijske brtve uglavnom su izrađene od -najlona 66 materijala visoke čvrstoće, koji ima izvrsnu izolacijsku izvedbu i visoku tlačnu čvrstoću, te može podnijeti predopterećenje kopči tračnica bez deformacije. Unutarnja stijenka izolacijske navlake opremljena je protukliznim navojima kako bi se spriječilo okretanje navlake tijekom postavljanja i osigurala stabilnost izolacijskog učinka. Osim toga, sustav za pričvršćivanje nekih teških-užadi će dodati izolacijske kapice na glave vijaka kako bi se dodatno ojačala zaštita izolacije i izbjeglo curenje lutajuće struje iz glava vijaka.
Koje su prednosti dizajna stranih standardnih integriranih izolacijskih spojnica?

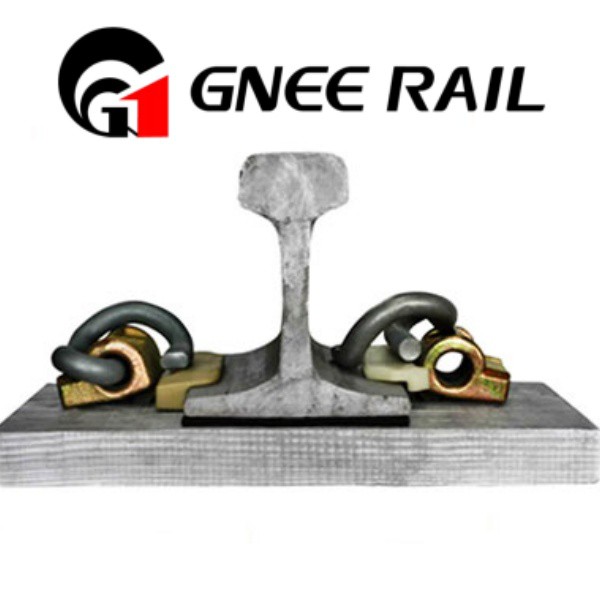

Inozemni standardni integrirani izolacijski pričvršćivači inject-oblikuju izolacijsku strukturu i tijelo pričvršćivača u jedan komad, eliminirajući potrebu za dodatnom ugradnjom izolacijskih brtvi i rukavaca, pojednostavljujući proces izgradnje i poboljšavajući učinkovitost ugradnje. Njegov izolacijski sloj bolje pristaje uz pričvršćivač, bez opasnosti od pomaka i otpadanja izolacijskih komponenti, a izolacijska izvedba je stabilnija i pouzdanija. Izolacijski sloj integriranog izolacijskog pričvršćivača izrađen je od smolastog materijala ojačanog staklenim vlaknima, čija je mehanička čvrstoća daleko veća od običnog najlonskog materijala i može izdržati veliki udar teškog-tegljačkog konopa bez oštećenja. Puzna staza ovog dizajna je duža, do više od 150 mm, prilagođavajući se teškim okruženjima s visokim zagađenjem i visokom vlagom, te nije sklona površinskom bljesku. Istodobno, integrirani izolacijski spojni elementi imaju bolju otpornost na starenje, s vijekom trajanja od više od 30 godina, što uvelike smanjuje troškove rada i održavanja elektrificiranih vodova.
Koje su ključne točke dizajna izolacije za sustave pričvršćivanja-visinskih elektrificiranih željeznica?
Zrak u -visinskim elektrificiranim željeznicama je rijedak i izolacijska čvrstoća opada. Izolacijski otporni napon sustava za pričvršćivanje trebao bi se povećati za 20%-30% u usporedbi s ravnim vodovima kako bi se spriječio kvar izolacije. Izolacijske komponente trebaju biti izrađene od materijala otpornih na UV-zrake. UV zračenje na visokim-područjima je jako, a obični materijali skloni su starenju i pucanju. Povećanje otpornosti na vremenske uvjete može produžiti vijek trajanja izolacijskih komponenti. Izolacijsku strukturu sustava za pričvršćivanje treba dodati dizajnom protiv-kondenzacije. Temperaturna razlika između dana i noći na visokim-područjima je velika, što je sklono kondenzaciji. Struktura protiv -kondenzacije može izbjeći adheziju kondenzacije na površini izolacije i uzrokovati smanjenje izolacijskih svojstava. Osim toga, površinu izolacijskih komponenti treba hidrofobizirati kako bi se smanjilo prianjanje vodene pare i prljavštine, osiguravajući dugoročnu stabilnost izolacijskih svojstava. Istodobno je potrebno redovito čistiti i testirati izolacijske komponente, te pravovremeno uklanjati površinsku prljavštinu kako bi se izbjeglo slabljenje izolacijskih svojstava.
Kako otkriti zadovoljavaju li izolacijska svojstva sustava pričvršćivanja standard?
Za određivanje izolacijskog otpora sustava za pričvršćivanje potrebno je koristiti megaommetar. Tijekom ispitivanja treba isključiti mrežno napajanje, dva pola megaommetra treba spojiti na tračnicu i komponente pričvršćivanja, a vrijednost izolacijskog otpora treba očitati kako bi se procijenilo zadovoljava li standard Veći ili jednak 10^8Ω. Ispitivanje otpornog napona električne frekvencije treba usvojiti poseban ispitivač otpornog napona, primijeniti napon električne frekvencije od 30 kV na sustav pričvršćivanja 1 minutu, i ocjenjuje se kvalificiranim ako nema kvara ili preskoka. Pregled izgleda trebao bi se usredotočiti na promatranje imaju li izolacijske komponente nedostatke kao što su pukotine, oštećenja i deformacije. Nedostaci će dovesti do značajnog smanjenja učinkovitosti izolacije i potrebno ih je zamijeniti na vrijeme. Za vodove u radu, infracrvena termovizijska kamera može se koristiti za otkrivanje raspodjele temperature sustava za pričvršćivanje. Ako temperatura određenog dijela neuobičajeno poraste, to može biti zbog zagrijavanja curenja uzrokovanog kvarom izolacije. Osim toga, potrebno je redovito vaditi komponente za pričvršćivanje za laboratorijska ispitivanja starenja, predvidjeti trend slabljenja izolacijskih svojstava i unaprijed provoditi preventivno održavanje.
