Kako pravilno koristiti tračničku veznu ploču?
Za korištenje aploča za vezivanje tračnicaispravno, postavite ga između tračnice i drvene ili betonske spone, usmjerite duži, jedno-rameni kraj na vanjsku (stranu terena) stazu. Pričvrstite ploču za sponu pomoću šiljaka kroz predviđene rupe, osiguravajući da je tračnica pravilno nagnuta i da je širina zadržana. Primarne funkcije spojne ploče su raspodjela opterećenja, zaštita spone i držanje tračnica na ispravnoj udaljenosti (širina).
Koraci instalacije
- Postavite spojnu ploču:Postavite veznu ploču na vezu tako da je dugi kraj (jednostruko rame, ako je primjenjivo) okrenut prema van, a kraći kraj (mjerni kraj) s unutarnje strane staze. Ploča bi trebala biti centrirana na kravatu.
- Postavite šinu:Postavite šinu na veznu ploču. Ploča je dizajnirana da osigura točan kut ili "nadvišenje" na kojem se tračnica oslanja, što pomaže u stabilnosti i trošenju.
- Osigurajte ploču:Upotrijebite čekić za zabadanje da zabijete šiljke kroz rupe u veznoj ploči i u anker, pričvršćujući ploču i šinu. Osigurajte da su šiljci zabijeni ravno i sigurno kako biste spriječili pomicanje.
- Provjerite i prilagodite:Nakon postavljanja pričvrsnih elemenata, provjerite leži li tračnica ravno na veznoj ploči i je li udaljenost između dvije tračnice (mjerača) točna.
- Konačna provjera:Redovito provjeravajte ima li na stazi znakova istrošenosti, pukotina ili labavih šiljaka, koji mogu umanjiti performanse i sigurnost.

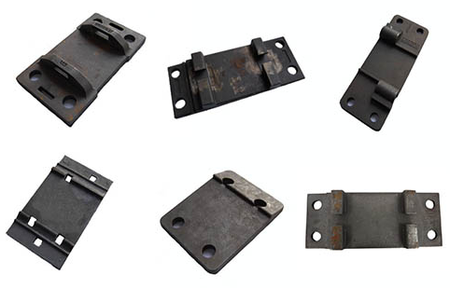

Specifikacija spojne ploče za tračnicu
Ploča za pričvršćivanje tračnica koja se naziva i osnovna ploča za tračnice ili potplatna ploča glavna je komponenta željezničke konstrukcije tračnica za kran ili potpornog sustava tračnica. Ploče za zatezanje tračnica koriste se ne samo za podupiranje tračnica, već i za pričvršćivanje cjelokupnog sustava pričvršćivanja tračnica. Uvijek radi zajedno ssidreni vijciilišiljcipodnošenjem opterećenja tračnice i također prijenosom dijela opterećenja na pragove, s ravnom glatkom površinom za oslonac kako bi se zajamčilo okomito poravnanje i držanje tračnice u ispravnom kolosijeku za sustav željezničke pruge.
| Model | Primjena | Materijal | Težina jedinice | Odredište izvoza |
|---|---|---|---|---|
| 115RE Spojna ploča | AREMA 115RE tračnica | Q235 ili QT400-15 |
10,6 kg/kom | SAD |
| 132/136RE Ploča za kravatu |
AREMA 132RE tračnica AREMA 136RE tračnica |
Q235 ili QT400-15 |
11-12 kg/str | SAD |
| 115D Spojna ploča | AREMA 115D tračnica | Q235 ili QT400-15 |
28,8 kg/kom | SAD |
| 100-8B Spojna ploča | AREMA 100-8B tračnica | Q235 ili QT400-15 |
26kg/kom | SAD |
| S49 Spojna ploča | S49 tračnica | QT450-10 QT400-15 Q235 |
7,57 kg/kom |
| Model | Primjena | Specifikacija | Materijal | Standard | Težina jedinice | Odredište izvoza |
|---|---|---|---|---|---|---|
| VRSTA-D | Ploča za vezivanje metroa | 1/4"*8"*19-1/2" | Vruće valjani ugljični čelik | ASTM-A36 H.R.1020. |
SAD | |
| TIP-19-A | Ploča za vezivanje metroa | 1/4"*8"*19-1/2" | Vruće valjani ugljični čelik | ASTM-A36 H.R.1020. |
SAD | |
| 01-63-14 | Ploča za vezivanje metroa | 20# | 4,53 kg/kom | SAD | ||
| 01-63-13 | Ploča za vezivanje metroa | 20# | 5,65 kg/kom | SAD | ||
| Osnovna ploča | GB38kg tračnica | Q235 ili QT400-15 QT450-10 |
8,5 kg/kom |
GNEE ŠIRNICAje sposoban proizvoditi ploče za vezivanje tračnica bilo lijevanjem (zavarene ili proizvedene vrste) ili kovanjem ili valjanjem, primjenjive na različite dijelove tračnica, Lijevano željezo može biti zavarene ili proizvedene vrste, ovisno o zahtjevima kupaca. Naša spojna ploča za tračnice može se izraditi tako da odgovara različitim presjecima tračnica, npr. UIC 60, UIC 54, RN 45, 90 A, itd. za drvene, čelične ili betonske pragove, ovisno o opterećenju i standardu tračnica, tj. UIC 60, UIC 54, RN 45, 90 A, itd. U svakom slučaju, možemo proizvesti bilo koje druge vrste potplatnih ploča za tračnice ili spojnih ploča prema nacrtima kupaca s pune veličine i druge tehničke specifikacije uključujući tehnologiju obrade.
