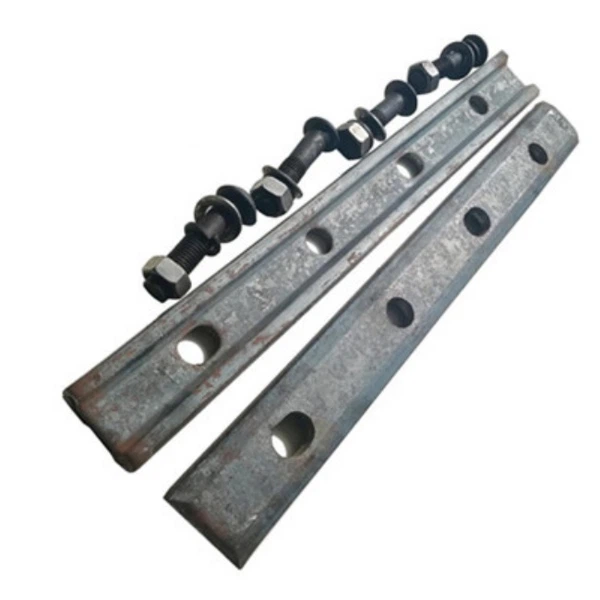

Kontrola točnosti položaja otvora za vijke na pločici i optimizacija zazora spojeva
- Kako poboljšati odstupanje položaja rupe od ±0,3 mm GB ploče za ribu od 60 kg/m putem CNC obrade i koji su standardi za-poboljšanje?
Odstupanje uzrokuje nejednaku silu vijka (180-220kN), 30% veći udar. Poboljšanje: ① CNC bušenje (pozicioniranje ±0,005 mm); ② Pneumatsko učvršćenje (ponovljivost ±0,01 mm); ③ CMM inspekcija. Standardi: manje od ili jednako odstupanju položaja od ±0,1 mm, manje od ili jednako odstupanju koraka od ±0,15 mm, manje od ili jednako odstupanju promjera od ±0,05 mm (GB/T 11265). Rezultat: 0,2 mm/1 m neravnine, 200 ± 10 kN sile vijka, 2% labavosti godišnje.
- Kako podesiti 819,5 mm duljine UIC60 riblje ploče (razmak od 0,5 mm) za optimizaciju razmaka pri spajanju i koji su rasponi duljina/razmak?
Veliki razmak uzrokuje uzdužni pomak od 1 mm, naprezanje od 350 MPa. Podešavanje: ① Glodalo 0,3 mm (819,5→819,8 mm); ② Lasersko ispitivanje duljine (±0,01 mm); ③ Mast od 0,1 mm. Standardi: duljina 820±0,1 mm, razmak manji od ili jednak 0,2 mm, pomak manji od ili jednak 0,3 mm, naprezanje od 280 MPa. Rezultat: 8-godišnji život (6-godišnji standard), bez abnormalnog trošenja.
- Kako ispraviti odstupanje rupe od 0,2 mm na instaliranoj ribljoj ploči (0,6 mm/1 m odstupanje poravnanja) bez rastavljanja i koji su zahtjevi za ispravljanje?
Troškovi demontaže su visoki. Ispravak: ① Prijenosni CMM Retest (izmjeri odstupanje); ② Dijamantno brušenje (dubina 0,15 mm, obrnuti smjer); ③ Ispitivanje mjerača (manji od ili jednak razmaku od 0,1 mm). Zahtjevi: odstupanje manje od ili jednako ±0,15 mm, poravnanje manje od ili jednako 0,3 mm/1 m, predopterećenje od 200 kN. Rezultat: Normalan rad, 60% niži trošak popravka.
- Koje su razlike u preciznosti rupa/razmaku GB 60kg/m/75kg/m/UIC60 ribljih ploča i što se događa s nepodudaranjem (npr. 60kg/m za 75kg/m)?
Razlike: ① GB 60 kg/m: manje od ili jednako ±0,1 mm, manje od ili jednako 0,2 mm (25 t); ② GB 75 kg/m: manje od ili jednako ±0,08 mm, manje od ili jednako 0,15 mm (30 t); ③ UIC60: Manje od ili jednako ±0,1 mm, Manje od ili jednako 0,2 mm (25t). Neusklađenost: stres od 380 MPa, pukotine u trajanju od 3 mjeseca, trošak od 300 tisuća RMB/100 km, 24-satno zaustavljanje rada.
- Koje su potpune metode/standardi inspekcije za preciznost/razmak otvora na pločici i kako rukovati pločicama s 20% GB od 75 kg/m uz odstupanje od 0,1 mm (manje od ili jednako ±0,08 mm)?
Metode: ① CMM za položaj otvora (±0,001 mm); ② Mjerač razmaka (0-1mm). Standardi: Manje od ili jednako odstupanju od ±0,08 mm, Manje od ili jednako 0,15 mm razmaka. Rukovanje: ① Prerada (manje ili jednako brušenju od 0,02 mm); ② Ponovno -provjeriti (veća ili jednaka 98% prolaznosti); ③ Otpad koji se ne može preraditi; ④ Podesite parametre obrade.
